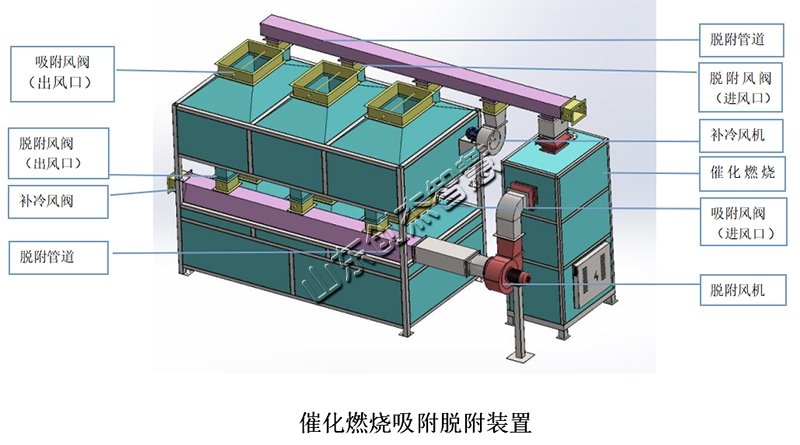

活性炭吸附脫附+催化燃燒再生設備
噴漆廢氣為中低濃度、大風量有機廢氣，溫度為常溫，生產過程中廢氣濃度不恒定。為降低投資成本，保障凈化效果和減少運行費用，根據行業要求及減少用戶投資成本、運行維護費用，采用活性炭吸附濃縮+催化燃燒的方式對污染綜合治理。
1——1號吸附床 9 ——平臺
2——2號吸附床 10——加熱爐
3——3號吸附床 11——吸附風閥
4——4號吸附床 12——脫附風閥
5——吸附管道
6——風機減噪間（風機）
7——風機減噪間（風機）
8——煙囪
催化燃燒工作流程
(1) 當1#吸附床進行脫附時，首先脫附風機啟動，脫附運行指示燈燃亮，脫附風機運行指示二極管燃亮，約50秒后電動脫附閥門T1、T2打開，相對應的閥門指示二極管燃亮。
(2) 經5分鐘延時后，蓄熱催化燃燒床內加熱器I啟動，延時15秒后加熱器II啟動，相對應紅色指示燈二極管燃亮。
(3) 脫附風機將加熱器所產生的熱空氣，在吸附床、催化床及其相應的風管內做閉式循環。催化床電加熱室和蓄熱催化燃燒室溫度開始上升，并由溫控儀表TC1、TC2顯示出逐漸升溫的適時值。
(4) 吸附床內的活性炭在熱空氣作用下進行脫附再生。此時脫附氣流溫控儀TC3開始顯示升溫，TC4顯示緩慢升溫。
(5) 當以上的溫度達到所設定的溫控區時，為控制溫度保持在設定區域內，此時調溫設備根據需要啟動。如控制加熱器、補冷風機啟動和排空閥門開啟和關閉等。當TC1超過設定溫度時，電動沖稀閥T15開啟；低于設定溫度時，電動沖稀閥T5關閉。當TC2超過設定溫度時，加熱器關閉；低于設定溫度時，加熱器重新開啟。當TC3超過設定溫度時，補冷風機啟動，電動閥門T13、T4開啟；低于設定溫度時，補冷風機停止，電動閥門T13、T14關閉。當TC4超過設定溫度時，全線停機并發出警報。
(6) 其他各個吸附床的脫附過程控制與上一樣，只是相應的脫附閥門序號作相應的變動
溫控儀設定參數： 表-06
脫附過程的三個階段如下：
(1) 加熱階段：脫附風機和加熱器持續工作，TC2顯示持續上升溫度，TC1顯示緩慢上升溫度，TC3、TC4顯示更加緩慢的上升溫度。
(2) 反應階段：脫附風機和加熱器持續工作，TC2和TC3顯示的溫度上升到溫控區內，為保持恒溫電加熱器由持續工作改為斷續工作。TC1顯示的溫度迅速上升，超過TC2顯示的溫度并出現一個短暫的峰值。
(3) 結束階段：脫附風機持續工作，電加熱器斷續工作。TC2顯示的溫度繼續保持在溫控區內。TC1顯示的溫度迅速回落，回到TC2顯示的溫度附近。TC3顯示的溫度也繼續保持在溫控區內。當加熱室溫度超過設定值時，停加熱器；當蓄熱催化燃燒室溫度超過設定值時，開稀釋閥；當吸附床進風口溫度超過設定值時，開啟補冷風機及相應閥門。脫附時當閥門出現故障則停止進行脫附，同時報警。每次脫附風機開啟5分鐘后再開電加熱器。脫附時間可以設定為8小時。脫附停止時先停加熱器，20分鐘后再停脫附風機和相應的閥門。
(4) 當將總控制開關置于“自動”方式時，1#吸附床的2個電動閥門X1、X2打開，并給出反饋信號，流程圖上相對應的指示燈燃亮。延時60秒后脫附風機啟動運行。如果該床的1個或2個電動閥出現故障未打開，給出一個反饋信號，同時蜂鳴器報警。系統自動轉換到2#吸附床運行。當1#吸附床運行吸附累積時間到達設定時間時，1#吸附床停止運行，1#吸附床閥門X1、X2關閉，且脫附指示燈燃亮。系統就這樣反復循環自動運行。
(5) 當系統出現任何不正?，F象時，按下“急停”按鈕，系統停止運行，并報警。
脫附過程說明
當控制開關置于“脫附”位置時，PLC按設定的程序對選定的吸附床進行脫附再生和蓄熱催化燃燒，設備將按如下程序運行：
(1) 首先脫附風機啟動，指示燈亮，約150秒后電動脫附閥門打開，閥門指示燈亮。
(2) 脫附風機啟動后，經5分鐘 延時后兩組催化床電加熱器依次投入加熱，相對的兩組電加熱器指示燈亮。
(3) 催化床加熱室和催化床層開始升溫，并在溫控儀表上T1、T2顯示出逐漸升溫。
(4) 催化床升溫后，由脫附風機給吸附床送熱風，對吸附床進行脫附再生，此時脫附氣流溫控儀T3開始升溫，T4緩慢顯示升溫。
(5) 當以上的溫度達到所設定的溫區時，為保持溫度在所設定的溫區內，調溫設備根據需要啟動，如控制電加熱、補冷風機啟動和放空閥門開、關等。當T1超過上限設定溫度時，排空閥門開啟，低于下限設定溫度關閉；當T2超過上限設定溫度時，電加熱器關閉，低于下限設定溫度重新啟動；當T3超過上限時，補冷風機啟動，補冷風閥開啟，低于下限設定溫度時補冷風機停止，補冷風閥關閉。
(6) 按設定的時間脫附完成后，脫附風機、閥門及催化床加熱室自動停止。
噴漆廢氣為中低濃度、大風量有機廢氣，溫度為常溫，生產過程中廢氣濃度不恒定。為降低投資成本，保障凈化效果和減少運行費用，根據行業要求及減少用戶投資成本、運行維護費用，采用活性炭吸附濃縮+催化燃燒的方式對污染綜合治理。
1——1號吸附床 9 ——平臺
2——2號吸附床 10——加熱爐
3——3號吸附床 11——吸附風閥
4——4號吸附床 12——脫附風閥
5——吸附管道
6——風機減噪間（風機）
7——風機減噪間（風機）
8——煙囪
催化燃燒工作流程
(1) 當1#吸附床進行脫附時，首先脫附風機啟動，脫附運行指示燈燃亮，脫附風機運行指示二極管燃亮，約50秒后電動脫附閥門T1、T2打開，相對應的閥門指示二極管燃亮。
(2) 經5分鐘延時后，蓄熱催化燃燒床內加熱器I啟動，延時15秒后加熱器II啟動，相對應紅色指示燈二極管燃亮。
(3) 脫附風機將加熱器所產生的熱空氣，在吸附床、催化床及其相應的風管內做閉式循環。催化床電加熱室和蓄熱催化燃燒室溫度開始上升，并由溫控儀表TC1、TC2顯示出逐漸升溫的適時值。
(4) 吸附床內的活性炭在熱空氣作用下進行脫附再生。此時脫附氣流溫控儀TC3開始顯示升溫，TC4顯示緩慢升溫。
(5) 當以上的溫度達到所設定的溫控區時，為控制溫度保持在設定區域內，此時調溫設備根據需要啟動。如控制加熱器、補冷風機啟動和排空閥門開啟和關閉等。當TC1超過設定溫度時，電動沖稀閥T15開啟；低于設定溫度時，電動沖稀閥T5關閉。當TC2超過設定溫度時，加熱器關閉；低于設定溫度時，加熱器重新開啟。當TC3超過設定溫度時，補冷風機啟動，電動閥門T13、T4開啟；低于設定溫度時，補冷風機停止，電動閥門T13、T14關閉。當TC4超過設定溫度時，全線停機并發出警報。
(6) 其他各個吸附床的脫附過程控制與上一樣，只是相應的脫附閥門序號作相應的變動
溫控儀設定參數： 表-06
| 測量部位名稱 | 設定下限值（℃） | 設定上限值（℃） | 顯示值 |
| 脫附氣流進口溫度(T4) （TC4） |
75 | 85 | 初調試時 氣流實時溫度 |
| 脫附氣流出口溫度(T3) （TC3） |
60 | 70 | 脫附正常流態 氣流實時溫度 |
| 電加熱室氣流溫度(T2) （TC2） |
260 | 320 | 氣流實時溫度 |
| 蓄熱催化燃燒室溫度(T1) （TC1） |
350 | 400 | 氣流實時溫度 |
(1) 加熱階段：脫附風機和加熱器持續工作，TC2顯示持續上升溫度，TC1顯示緩慢上升溫度，TC3、TC4顯示更加緩慢的上升溫度。
(2) 反應階段：脫附風機和加熱器持續工作，TC2和TC3顯示的溫度上升到溫控區內，為保持恒溫電加熱器由持續工作改為斷續工作。TC1顯示的溫度迅速上升，超過TC2顯示的溫度并出現一個短暫的峰值。
(3) 結束階段：脫附風機持續工作，電加熱器斷續工作。TC2顯示的溫度繼續保持在溫控區內。TC1顯示的溫度迅速回落，回到TC2顯示的溫度附近。TC3顯示的溫度也繼續保持在溫控區內。當加熱室溫度超過設定值時，停加熱器；當蓄熱催化燃燒室溫度超過設定值時，開稀釋閥；當吸附床進風口溫度超過設定值時，開啟補冷風機及相應閥門。脫附時當閥門出現故障則停止進行脫附，同時報警。每次脫附風機開啟5分鐘后再開電加熱器。脫附時間可以設定為8小時。脫附停止時先停加熱器，20分鐘后再停脫附風機和相應的閥門。
(4) 當將總控制開關置于“自動”方式時，1#吸附床的2個電動閥門X1、X2打開，并給出反饋信號，流程圖上相對應的指示燈燃亮。延時60秒后脫附風機啟動運行。如果該床的1個或2個電動閥出現故障未打開，給出一個反饋信號，同時蜂鳴器報警。系統自動轉換到2#吸附床運行。當1#吸附床運行吸附累積時間到達設定時間時，1#吸附床停止運行，1#吸附床閥門X1、X2關閉，且脫附指示燈燃亮。系統就這樣反復循環自動運行。
(5) 當系統出現任何不正?，F象時，按下“急停”按鈕，系統停止運行，并報警。
脫附過程說明
當控制開關置于“脫附”位置時，PLC按設定的程序對選定的吸附床進行脫附再生和蓄熱催化燃燒，設備將按如下程序運行：
(1) 首先脫附風機啟動，指示燈亮，約150秒后電動脫附閥門打開，閥門指示燈亮。
(2) 脫附風機啟動后，經5分鐘 延時后兩組催化床電加熱器依次投入加熱，相對的兩組電加熱器指示燈亮。
(3) 催化床加熱室和催化床層開始升溫，并在溫控儀表上T1、T2顯示出逐漸升溫。
(4) 催化床升溫后，由脫附風機給吸附床送熱風，對吸附床進行脫附再生，此時脫附氣流溫控儀T3開始升溫，T4緩慢顯示升溫。
(5) 當以上的溫度達到所設定的溫區時，為保持溫度在所設定的溫區內，調溫設備根據需要啟動，如控制電加熱、補冷風機啟動和放空閥門開、關等。當T1超過上限設定溫度時，排空閥門開啟，低于下限設定溫度關閉；當T2超過上限設定溫度時，電加熱器關閉，低于下限設定溫度重新啟動；當T3超過上限時，補冷風機啟動，補冷風閥開啟，低于下限設定溫度時補冷風機停止，補冷風閥關閉。
(6) 按設定的時間脫附完成后，脫附風機、閥門及催化床加熱室自動停止。
