隨著科學技術的發展，新技術、新材料、新工藝不斷發展，給涂裝設備注入了新的活力。涂裝流水線作業模式越發普及，今天山東創杰小編為大家分享一個托輥懸掛鏈涂裝線的案例。
一、托輥懸掛鏈涂裝線項目施工現場介紹
1、工件參數

工件名稱:托輥
尺寸：φ194×1800
工件單重：≤100kg
生產綱領：1000根/日(單班)
生產工藝：上件—Ω靜電噴漆—手動補漆—流平—烘干—強冷—下件
（噴漆室、烘干室的廢氣處理方式為：活性炭吸附+脫附催化燃燒）
漆霧處理：干式凈化
加熱能源：電加熱
物流輸送：懸掛輸送
烘干溫度：60-80°C
烘干時間：30min

2、動力條件

序號	名稱	用途	要求指標	備注
1	電源	動力回路	380V±10%/50Hz	三相四線制或三相五線制
		控制回路	220V/50Hz
		照明回路	220V/50Hz
2	壓縮空氣	噴涂	0.4-0.8MPa	壓力：0.4-0.6Mpa 含油：≤0.1ppm 含水：≤1.3g/m3
3	自來水	/	常壓

3、氣候條件

序號	名稱	設計參數	備注
1	年平均氣溫	15℃
2	年平均濕度	65%
3	車間溫度	0℃-40℃
4	車間濕度	≤75%

4、工藝流程：上件—Ω靜電噴漆—手動補漆—流平—烘干—強冷—下件

序號	工藝名稱	工作方式	溫度℃	時間min
1	上件	人工	RT	2-3min
2	Ω靜電噴漆	自動	RT	3min
3	補噴	人工	RT	2min
4	流平		RT	3-5min
5	烘干	熱風循環	60-80℃	30min
6	強冷	自動	RT	3-4min
7	下件	人工	RT	2-3min

二、設備介紹
1.涂裝工藝流程：
上件、往復機?噴漆、人工補噴、流平、烘干、冷卻、下件
1.2生產節拍：
噴漆生產線采用 XT100 懸掛輸送機連續輸送.
輸送節拍計算：
懸鏈輸送掛件數量 1000 件/天。
工作時間取值 8 小時，則 8×60=480 分鐘。
設備利用率設90% ,懸掛吊點間距取0.4m 那么v=1000×0.4÷480 ÷90%
=0.92m/min，速度 0-2m 無級調速。
設計鏈速：1m/min
生產節拍：0.4/1=0.4min=24s
設計節拍：45s
產能計算：8*60*60*0.9/24=1080/天
1.3 各設備尺寸
?噴漆室：噴涂時間3min 鏈速：1m/min
設備尺寸：4500*3000*3200mm
人工噴漆室：噴涂時間2min 鏈速：1m/min
設備尺寸：4500*2700*3200mm
流平室：流平時間3-5min 鏈速：1m/min
設備尺寸：5000*2400*3200mm
烘干室：烘干時間30min 鏈速：1m/min 工件在烘干室內行走長度為：30min*1m/min=30m
設備尺寸：12000*2200*3100mm 烘干室內線長34000mm
強冷室：強冷時間4min 鏈速：1m/min 工件在室內行走長度為：4min*1m/min=4m
設備尺寸：4000*1950*3100mm

2、技術參數
2.1、設備工藝名稱

序號	設備名稱	規格/內腔凈尺寸（長×寬×高）	功能和特點	數量
1	上件區	5000mm		1套
2	?噴漆室	4500×3500×3200mm		1套
3	人工噴漆室	4500×2700×3200mm	補噴、檢驗	1套
4	流平室	5000×2200×3200mm	流平	1套
5	烘干室	12000×2200×3200mm	烘干	1套
6	強冷室	4000×1950×3200mm		1套
7	下件區	5000mm		1套
8	懸掛鏈	XT100 120m	輸送	1套

2.2.?噴漆室

序號	項目名稱	參數/規 格
1	?噴漆房工作尺寸	4500×3500×3200mm
2	自然進風系統	1套
3	空載風速m/s	≥0.20
	排風風量	11000m³/h
4	?噴涂	1臺
	往復升降機	型號：LTMD-1500 型噴涂行程：1800m
	Ω靜電噴漆系統	TURBO DISK 型空氣渦輪馬達
	高壓發生裝置	型號：LEPS5001 型
5	總功率	約10kw

2.3.人工噴漆室

序號	項目名稱	參數/規 格
1	人工噴漆房工作尺寸	4500×2700×3200mm(L×W×H)
2	自然進風系統	1套
3	空載風速m/s	≥0.3
	排風風量	13000m³/h
7	光照度Lux	≧500Lux

2.4.流平室

序號	項目名稱	參數/規 格
1	室體工作尺寸	5000×2200×3200mm
2	進風系統	1套
3	排風系統	1套
	排風風量	4800m³/h
4	光照度	≧300Lux

2.5.烘干室

序號	項目名稱	參數/規 格
1	室體工作尺寸	12000×2200×3200mm
2	循環次數	2-3次/min
	風機型號	GW-5C 10000m³/h
	風量	10000m³/h
	全壓	1500Pa
	循環風機功率	7.5kw
	數量	1套
3	烘干溫度	60-80℃
4	烘干時間	30min
	熱風加熱值	51600kcal/h(60kw)
	加熱方式	電
5	電加熱器	5kw*12
	電加熱箱
6	強排風量	1000m³/h
7	廢氣處理方式	引入到噴漆房廢氣處理系統中
8	設備功率	約70kw

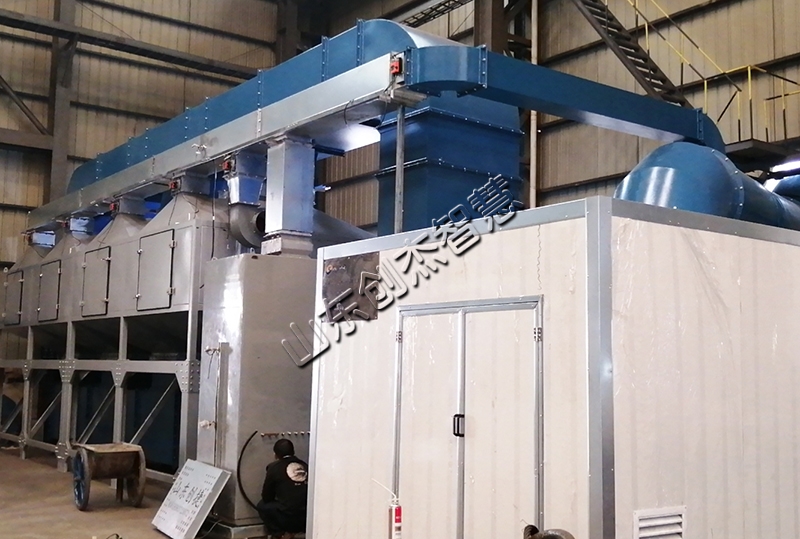

2.6.有機廢氣處理系統

序號	項目名稱	參數/規 格
1	干式過濾器	1套
2	排風系統	1套
	排風風量	30000m³/h
	排風機型號	B4-72No8C
	全壓	3000pa
	排風風機功率	37kw
3	廢氣處理方式	干式漆霧過濾+活性炭吸附箱+催化燃燒設備+高空排放
	催化燃燒	VOC-300
	功率	65kw
4	風閥	4套
5	總功率	約70kw

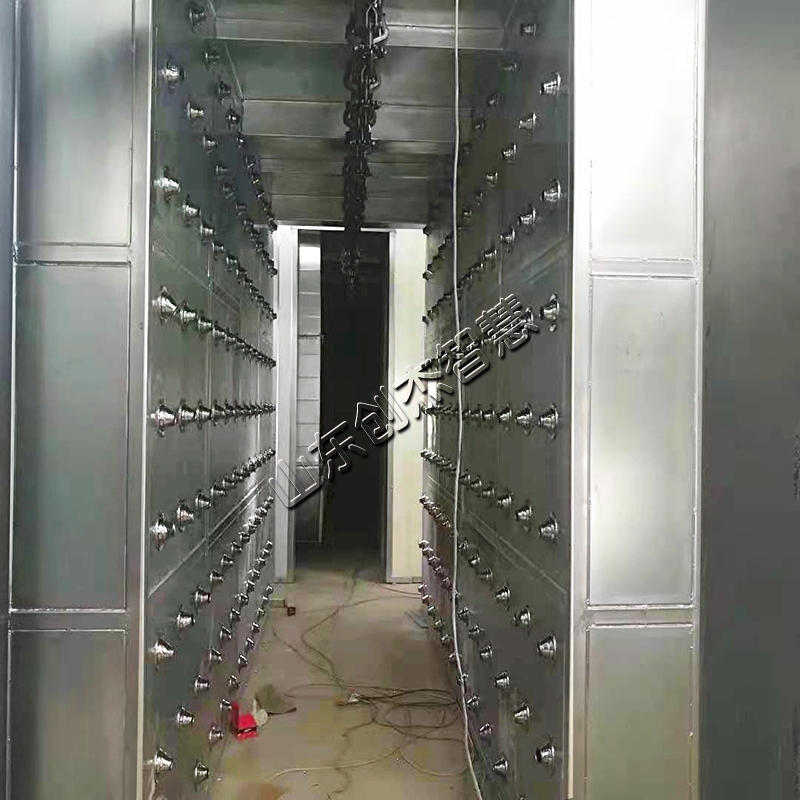

2.7.冷卻室

序號	項目名稱	參數/規 格
1	室體工作尺寸	4000×2000×3200mm
2	送風系統	1套
	送風風量	1臺×8000m³/h
	送風機型號	4-68-6.3C
	送風風機功率	7.5kw
3	送風過濾系統	1套
4	風墻、吹嘴	1套
5	總功率	約10kw

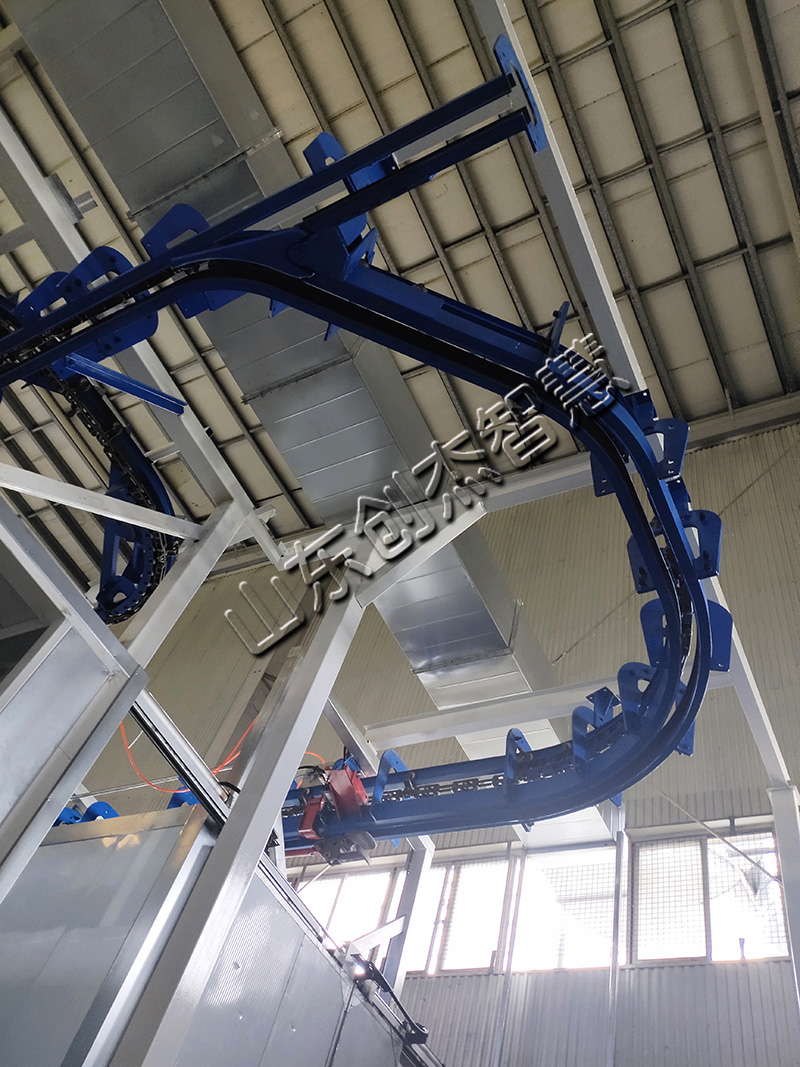

4.2.6.輸送系統

序號	名稱	參數/規 格
1	懸掛輸送機	XT100 120m
1.1	生產線速度	1m/min
1.2	調速范圍	0-2m/min
1.3	單點吊重	100Kg
1.4	掛點數量	300組
1.5	輸送功率	5.5Kw
